(سطوح حرارتی در مناطق خطرناک)T CLASS RATINGS HAZARDOUS AREAS

طبقه‌بندی‌های دما(Temperature Classifications) به رتبه‌بندی‌های کلاس دمایی مناطق خطرناک که با نام رتبه‌بندی T یا کلاس T نیز شناخته می‌شوند اطلاق میگردد ، رتبه‌بندی‌های کلاس T برای همه مناطق خطرناک و روش‌های حفاظت در برابر انفجار استفاده می‌شوند.

این مسئه به شما کمک می‌کند تا سطح انرژی حرارتی مجاز در منطقه خطرناک یا جو انفجاری را طبق دستورالعمل ATEX یا تولید شده توسط تجهیزات منطقه خطرناک، تعیین کند.

  ATEX

طبق دستورالعمل ATEX، منطقه خطرناک را می‌توان به هر مکانی که در آن به دلیل وجود گاز و بخارات قابل اشتعال، خطر انفجار وجود دارد، تعریف کرد. با این حال، مهم است به یاد داشته باشید که هر منطقه خطرناک متفاوت است و هر کدام بسته به ماهیت جو و عناصر موجود، الزامات خاصی دارند.

مواد قابل اشتعال دمایی دارند که در آن احتراق رخ می‌دهد، حتی در غیاب منبع خارجی. دمای احتراق، پایین‌ترین دمای روی سطح است که در آن یک جو قابل انفجار مشتعل می‌شود. دستگاه باید طوری انتخاب شود که مخلوط گاز و هوا را در معرض دمایی بیش از دمای احتراق آن قرار ندهد.

این امر با طبقه‌بندی دما، کلاس T، محقق می‌شود. گازها و گرد و غبارها بر اساس دمای احتراق خود به کلاس‌های دمایی تقسیم شده‌اند، به طوری که تجهیزات الکتریکی را می‌توان به شش کلاس دمایی T1 تا T6 تقسیم کرد.

توجه: حداکثر دمای سطح عملیاتی یک قطعه تجهیزات الکتریکی همیشه باید کمتر از دمای احتراق مخلوط انفجاری باشد.

 Temperature (دمای احتراق)

دمای یک سطح داغ که قادر به احتراق مخلوط گاز است. دمای احتراق مخلوط گاز باید بالاتر از حداکثر دمای سطح باشد. در عمل، حاشیه ایمنی 10 تا 20 درصد بین دمای احتراق و دمای نامی پلاک مشاهده می‌شود. دمای احتراق یک ابر گرد و غبار معمولاً بین 300 تا 700 درجه سانتیگراد است. در دمای 150 تا 350 درجه سانتیگراد، دمای احتراق یک لایه گرد و غبار بسیار کمتر از دمای یک ابر گرد و غبار است. یک لایه گرد و غبار در حال سوختن می‌تواند در صورت تماس با یک ابر گرد و غبار قابل احتراق، انفجار گرد و غبار را آغاز کند، بنابراین برای محدود کردن خطر، باید این مقادیر در نظر گرفته شوند.

Group II Hazardous Areas & T Class Ratings (مناطق خطرناک گروه II و رتبه‌بندی کلاس T)

دستگاه‌های الکتریکی ضد انفجار باید طوری طراحی و آزمایش شوند که حداکثر دمای سطح هر قطعه (قطعات) از محصولات زیر دمای احتراق اتمسفر انفجاری مربوطه باشد. دستگاه‌های الکتریکی گروه II منطقه خطرناک بر اساس حداکثر دمای مجاز سطح دستگاه به کلاس‌های دمایی تقسیم می‌شوند. طبقه‌بندی ترجیحی دماها در زیر ارائه شده است. مگر اینکه خلاف آن ذکر شده باشد، حداکثر دمای محیط ۴۰۰ درجه سانتیگراد در نظر گرفته می‌شود.

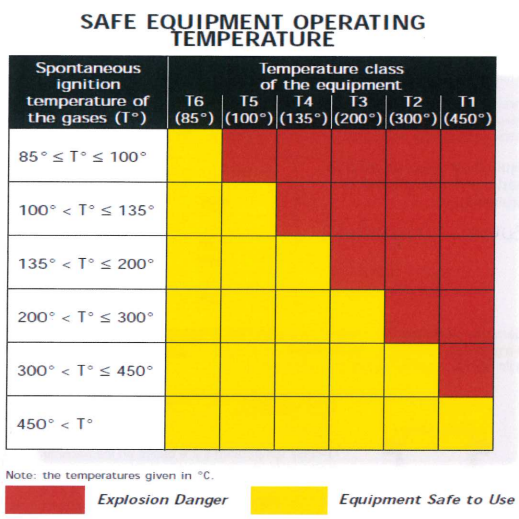

The values applied to this T-Class classification run from T1 to T6

·        T1 Class     450˚C

·        T2 Class     300˚C

·        T3 Class     200˚C

·        T4 Class     135˚C

·        T5 Class     100˚C

·          T6 Class      85˚C

T RATING EQUIPMENT

تجهیزات الکتریکی مناطق خطرناک ممکن است برای استفاده در دماهای محیطی بالاتر طراحی شده باشند. این موضوع روی پلاک مشخصات نشان داده شده است، مثلاً این بدان معناست که در دمای محیط 60 درجه (EExe II C T3 Ta + 60°C) سانتیگراد، T3 از حد مجاز تجاوز نخواهد کرد

رتبه‌بندی کلاس T برای T1 به این معنی است که حداکثر دمای سطح تولید شده توسط دستگاه در دمای 40 درجه سانتیگراد، 450 درجه سانتیگراد است. رتبه‌بندی T6 به این معنی است که حداکثر دمای سطح تولید شده توسط تجهیزات 85 درجه سانتیگراد است.
